Simpson Traditional Davits

Problem

Bremse rutscht durch / hält nicht unter Last (Steuerbord Davit)

Fix

1. 1

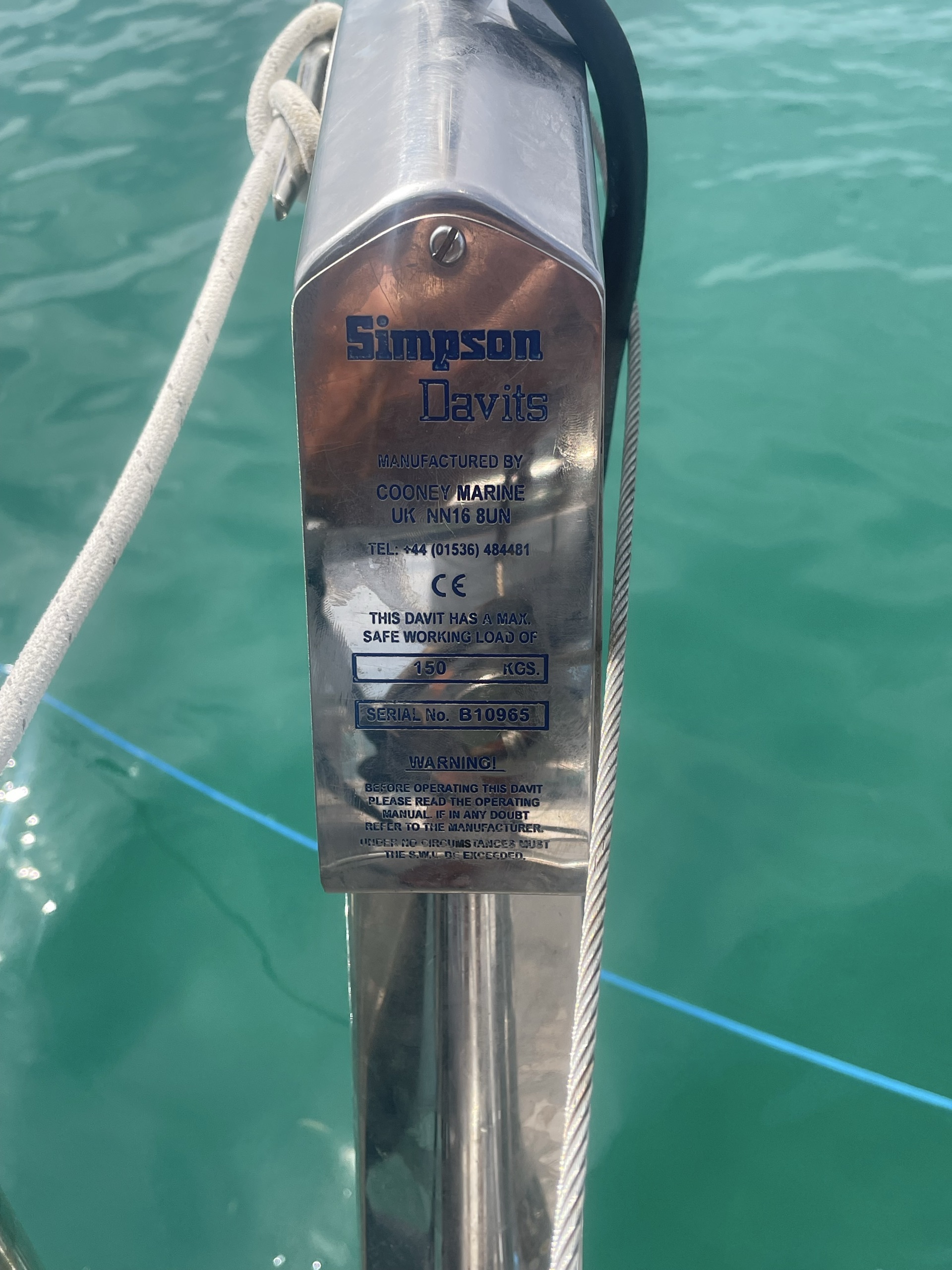

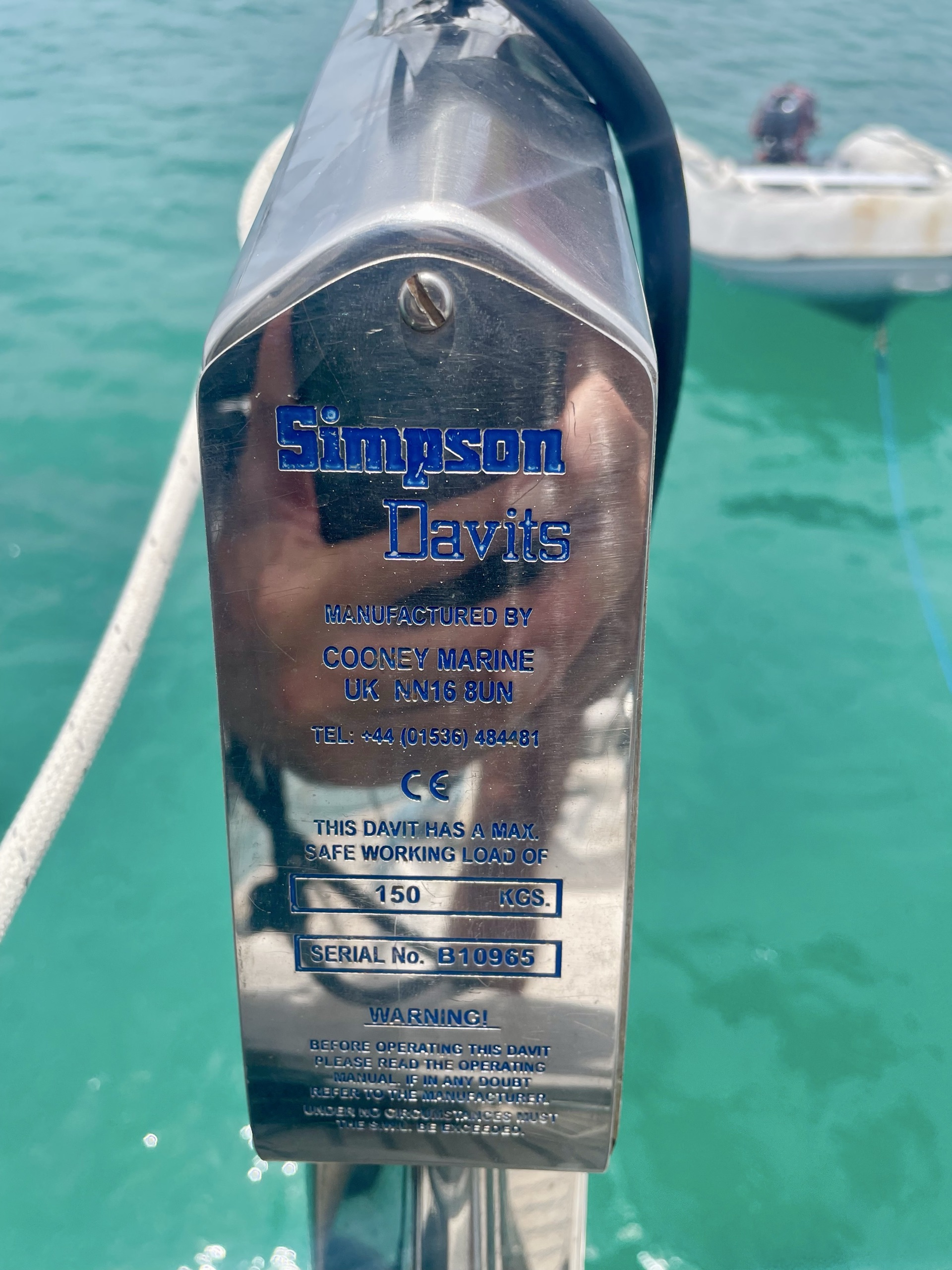

   Abdeckung entfernen Dazu obere Schlitz-Schraube entfernen, Danach die unteren Sechskantmuttern lösen. Dann kann die Abdeckung abgenommen werden.


2. 2

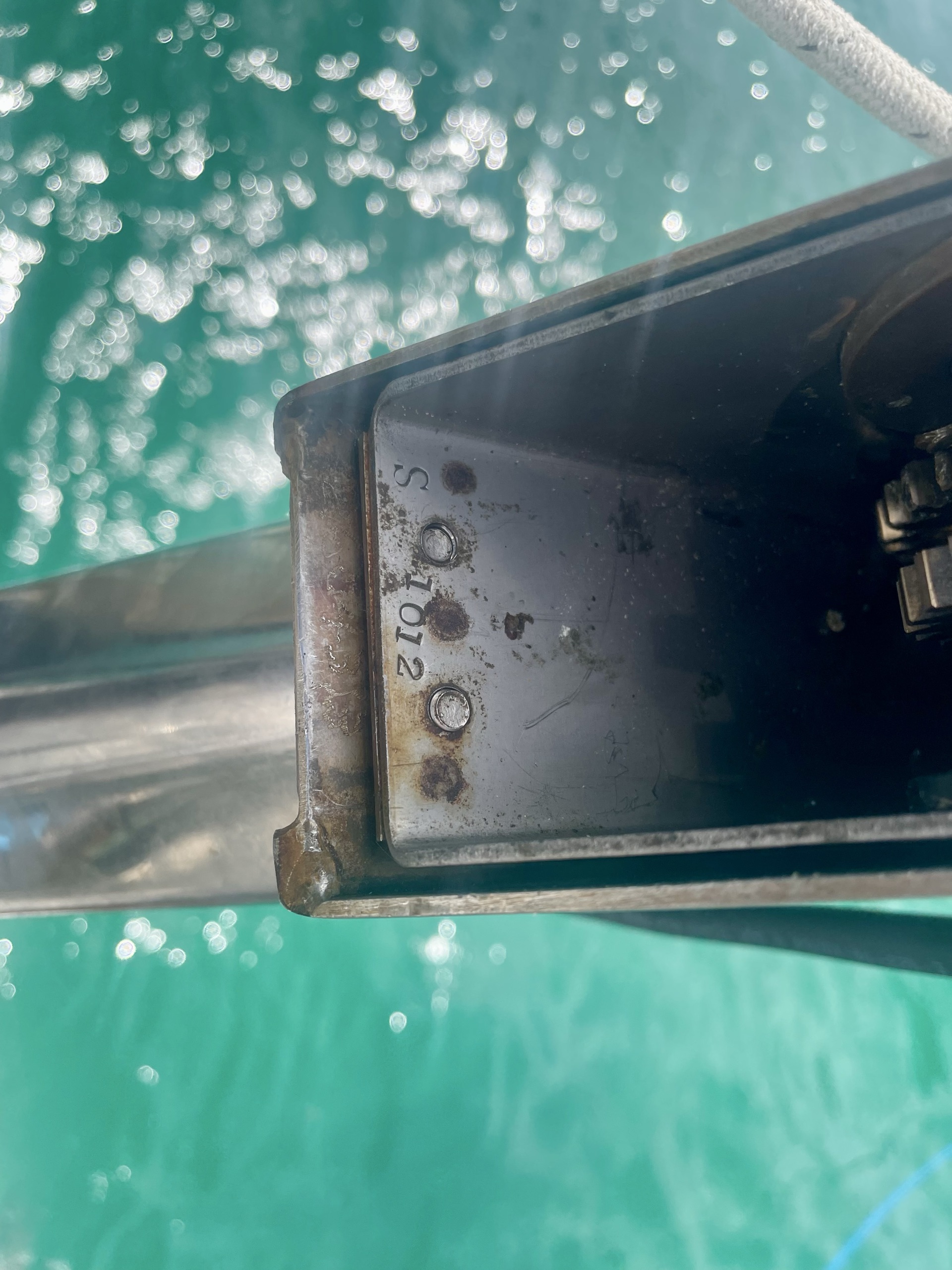

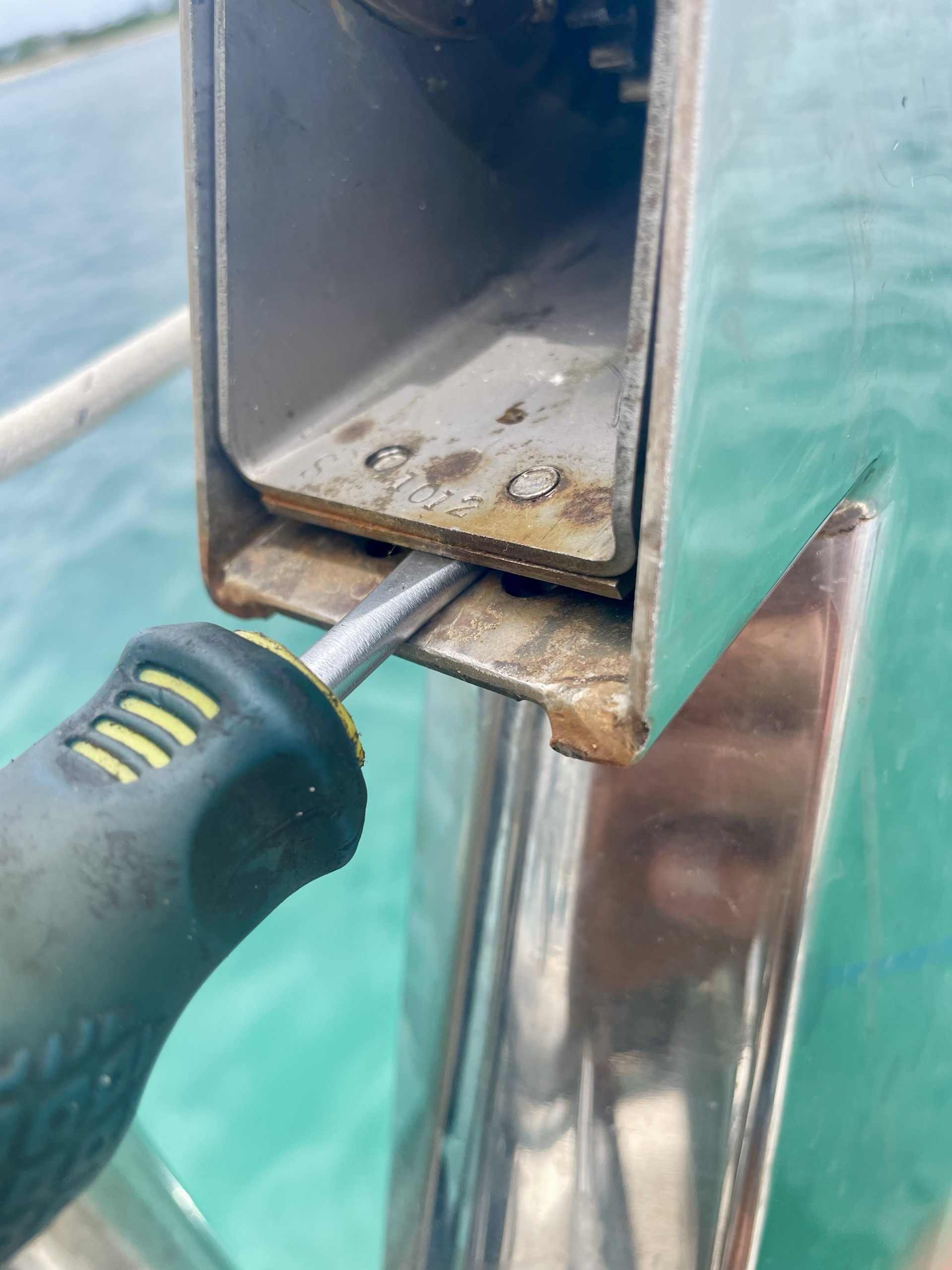

   Inneres Getriebe anheben, um die unteren Sechskantschrauben zu entfernen. Darauf achten, dass das untere Distanzblech nicht ins Wasser fällt 😳☝️


3. 3

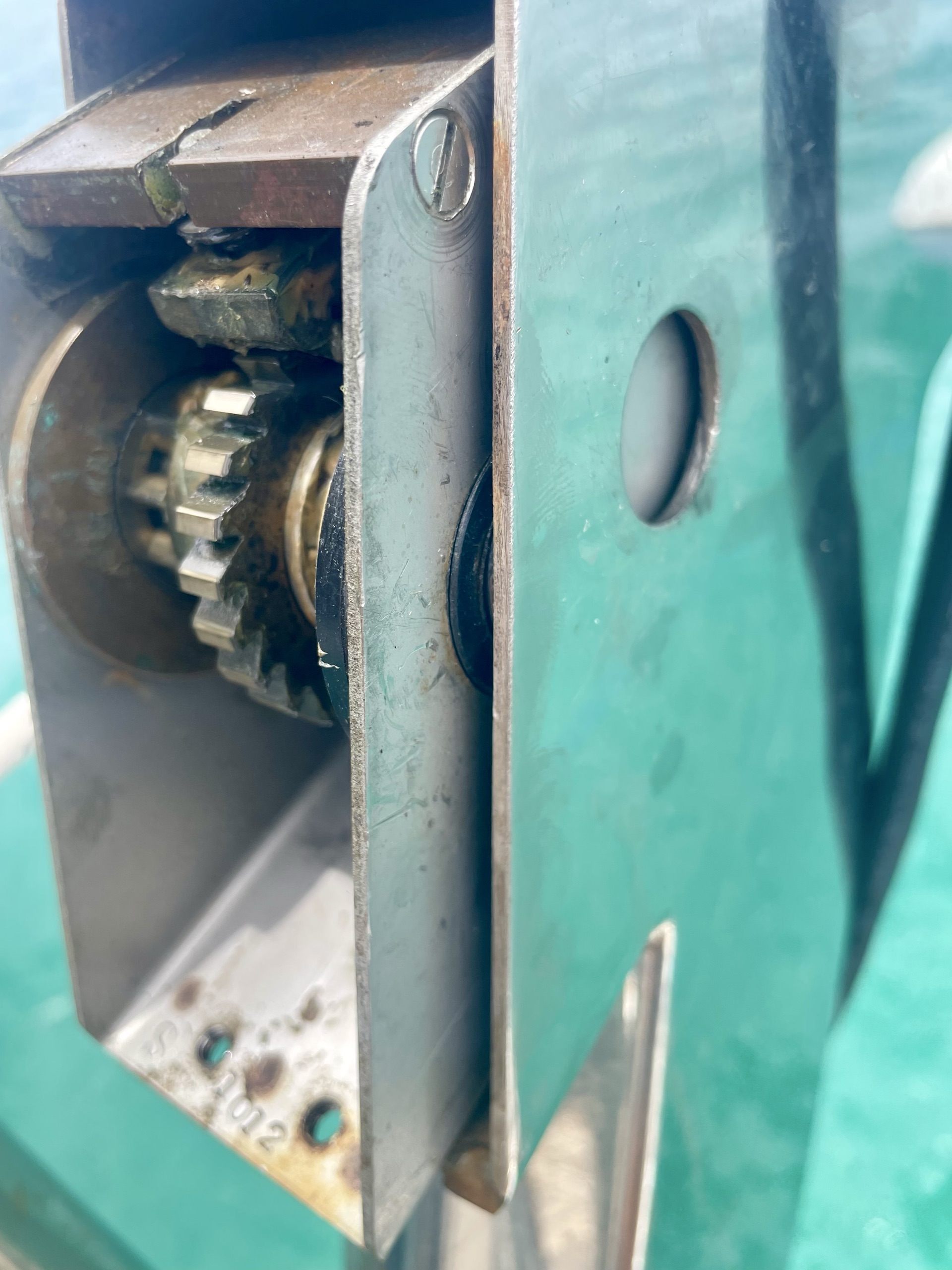

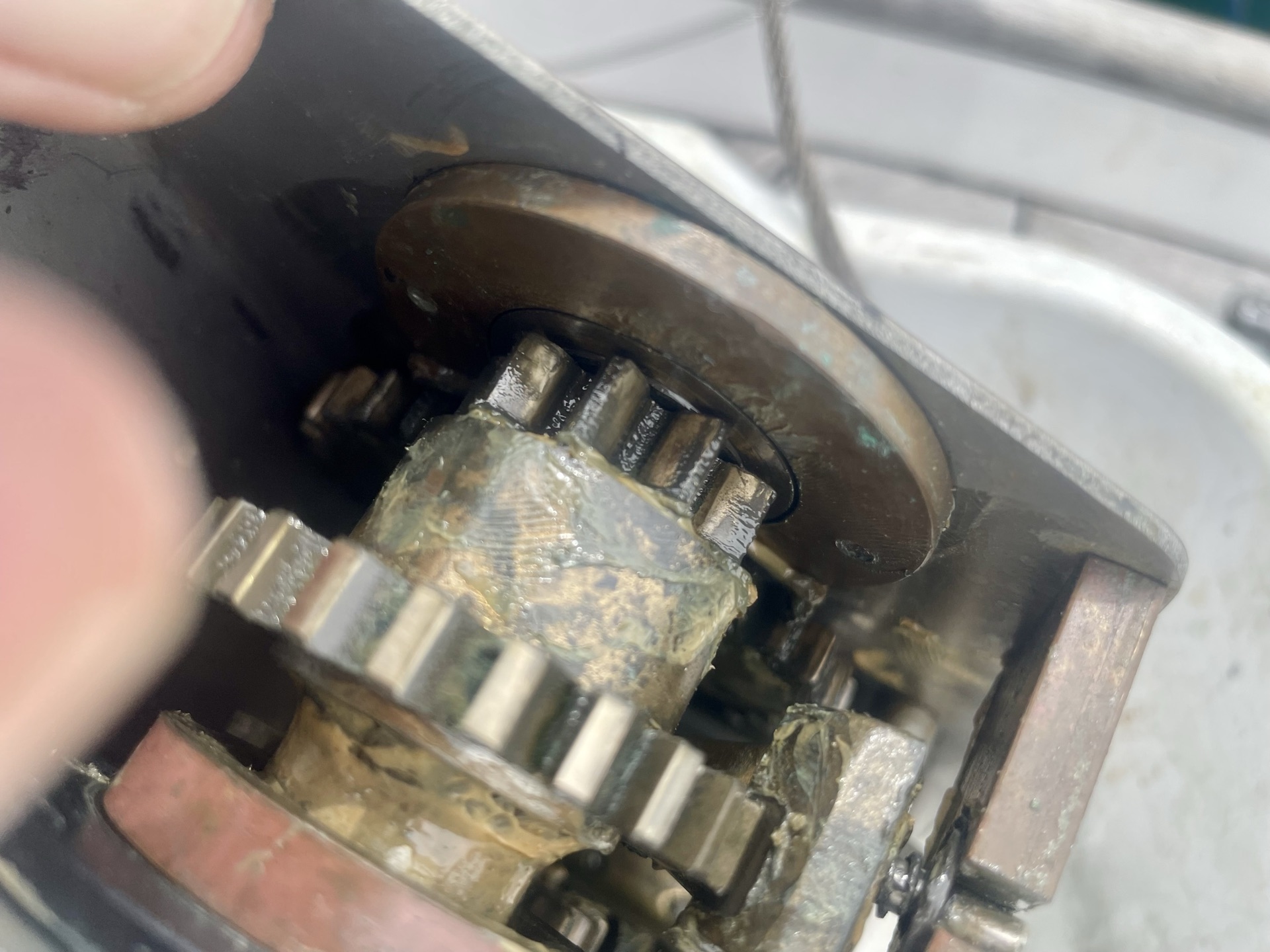

   Inneres Getriebe herausziehen Dazu muss genügend Stahlseil herab gekurbelt werden, um das Getriebe weit genug herausziehen zu können. Eventuell muss das seitliche Blech ein wenig zur Seite gedrückt werden, damit die Aufnahme der Kurbel nicht in der Öffnung hängen bleibt.


4. 4

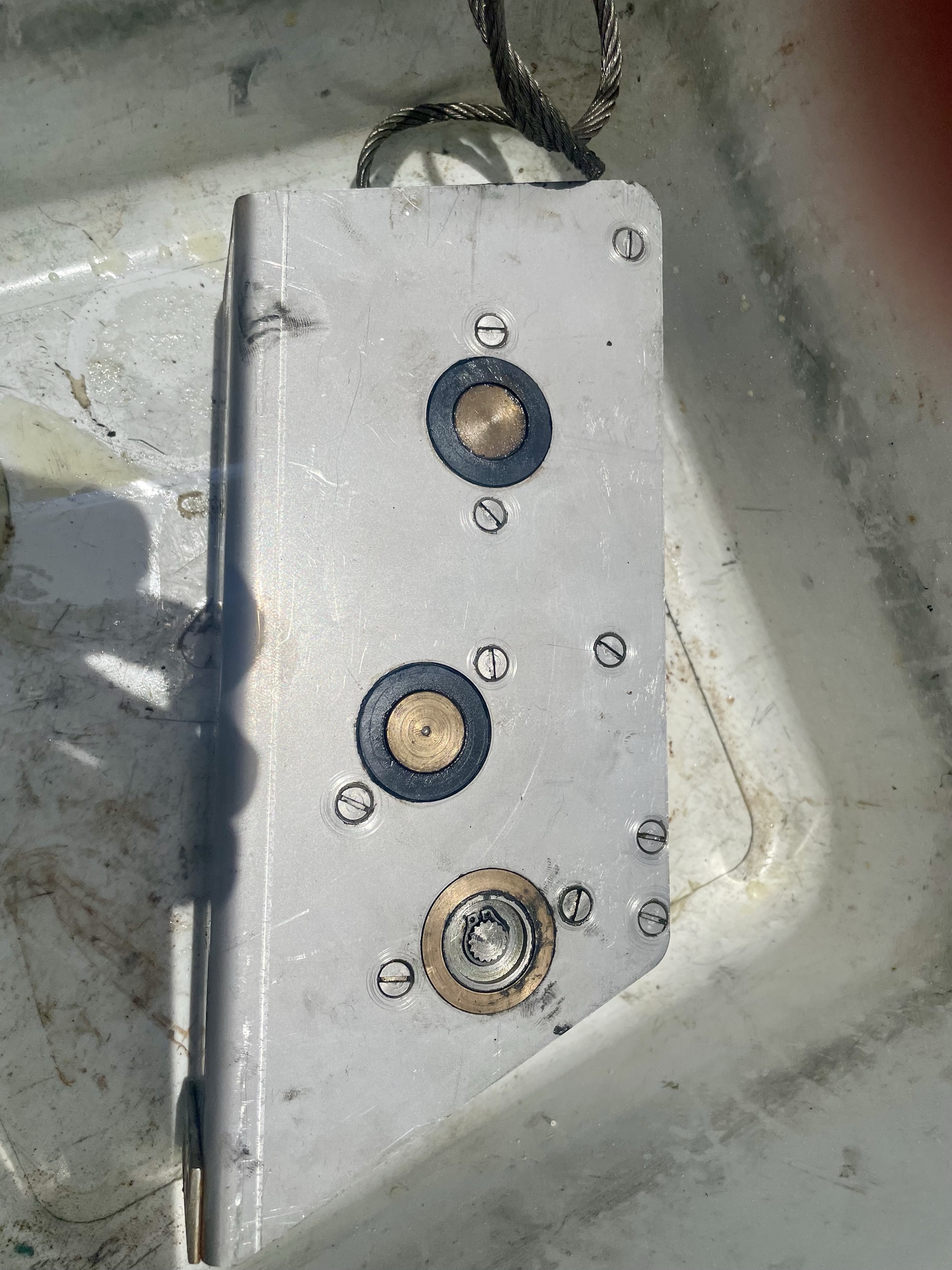

   Getriebe auf die Seite legen.


5. 5

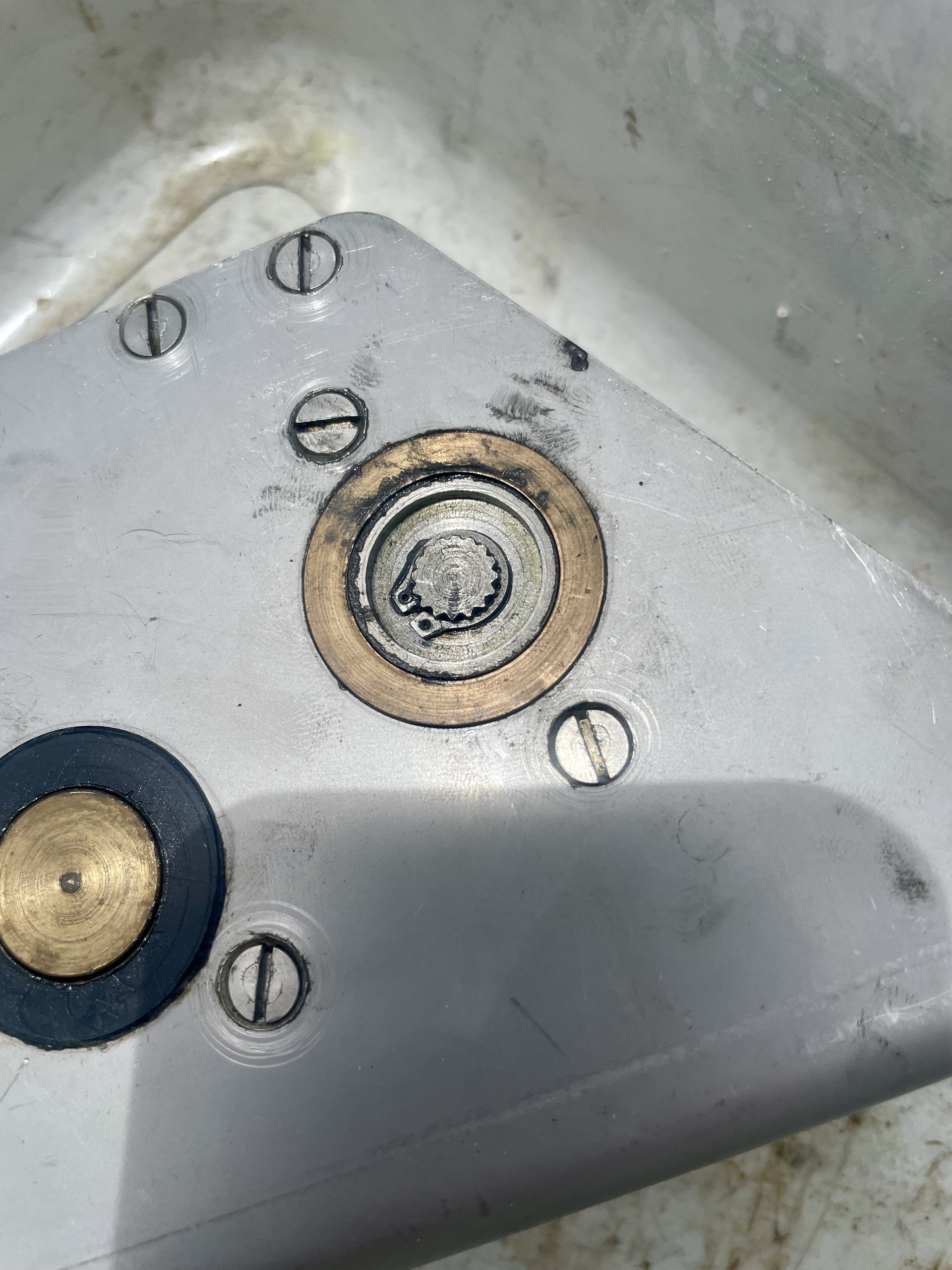

   Sicherungsring vorsichtig entfernen. Darauf achten, dass er nicht verbiegt und nicht ins Wasser fällt!


6. 6

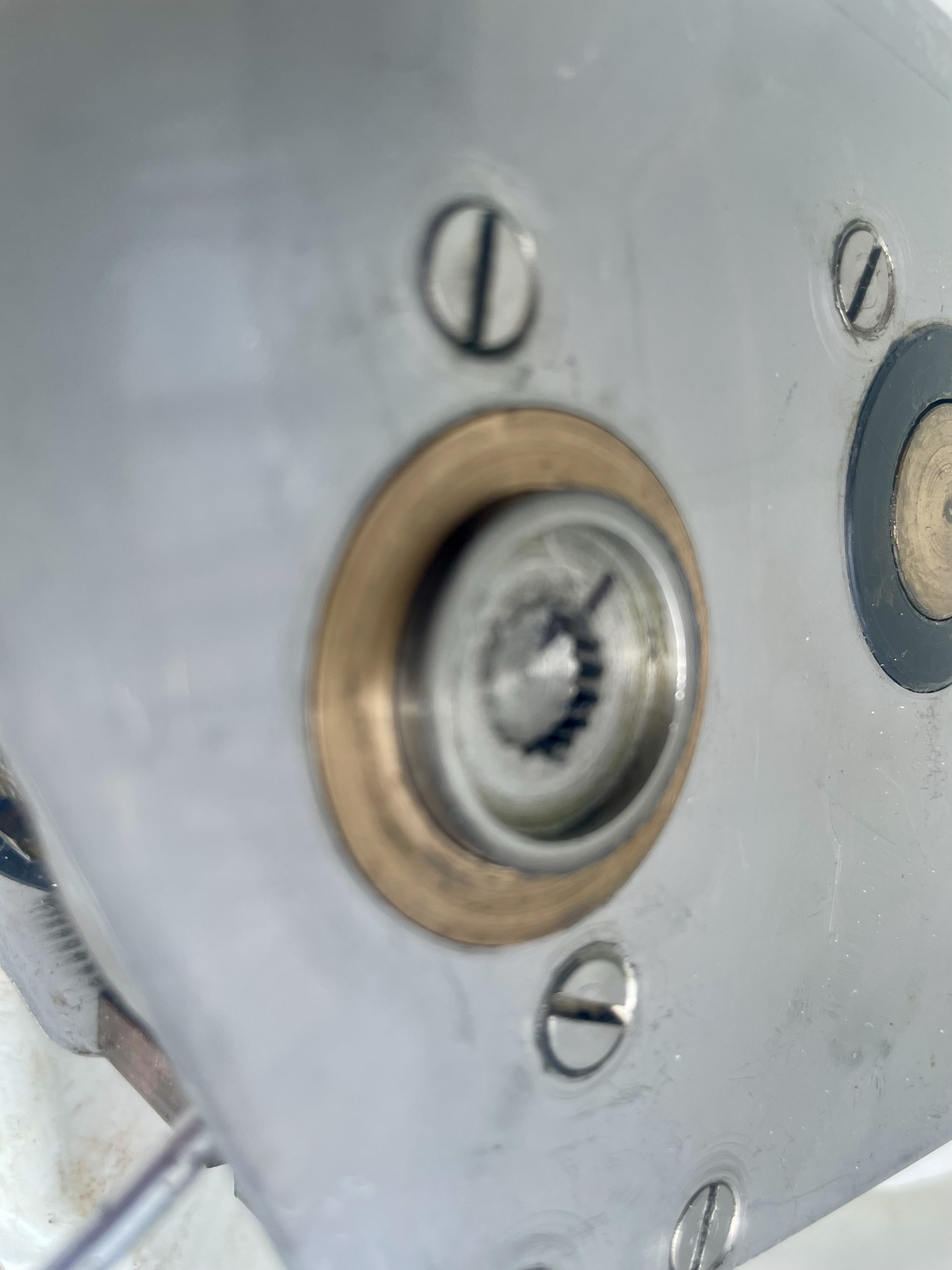

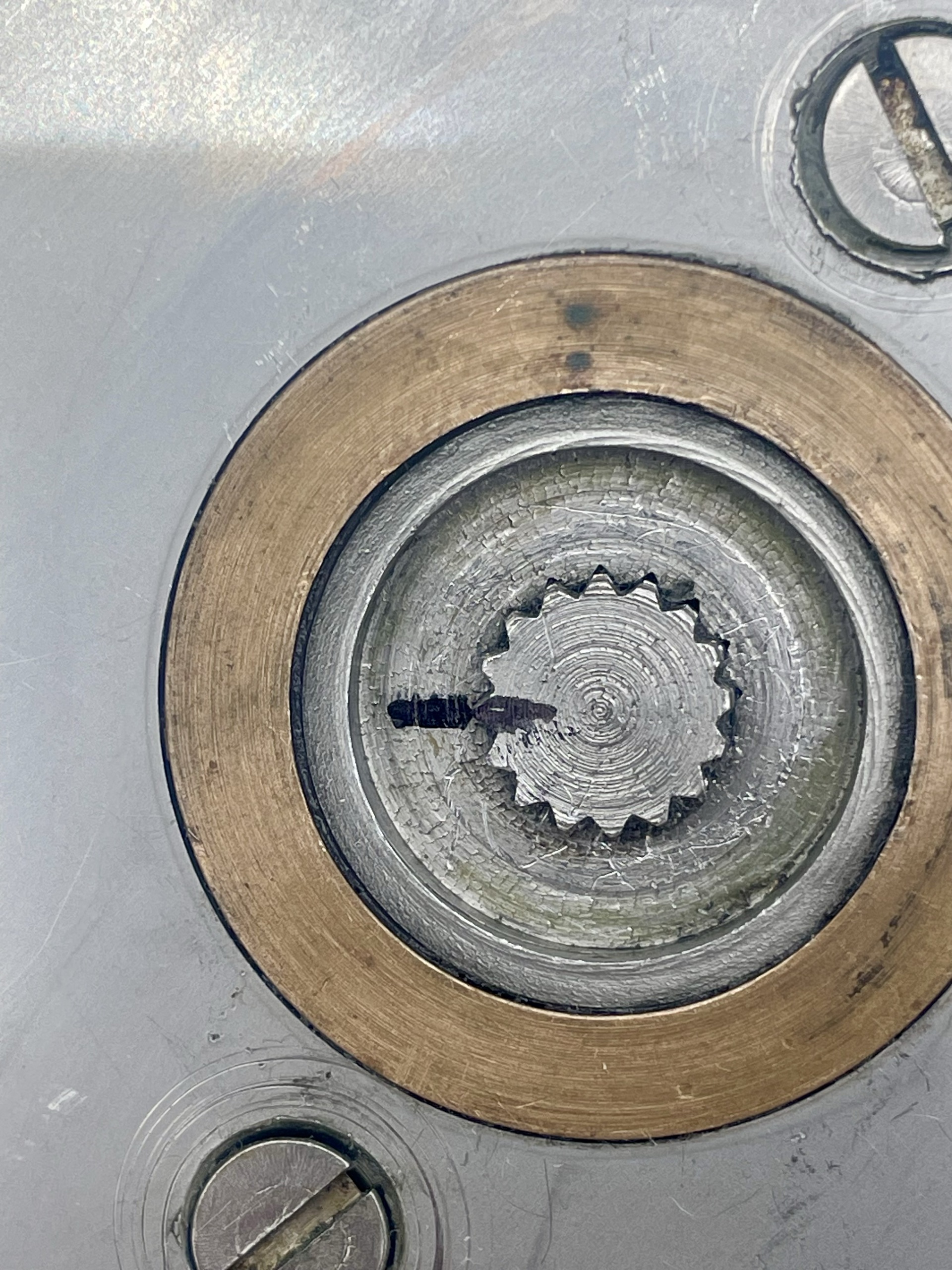

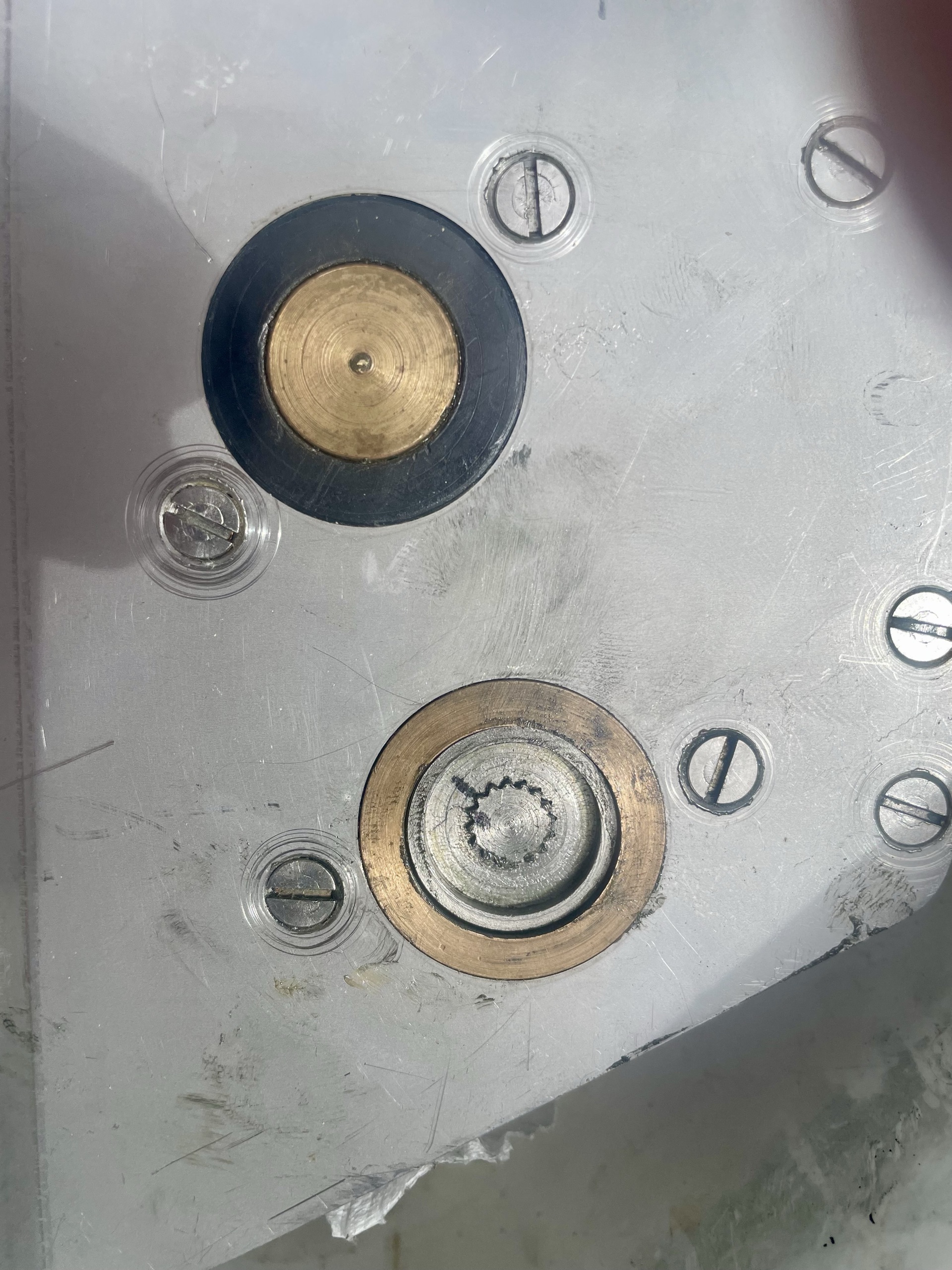

   Die Position Halteplatte zu Zahnkranz markieren.


7. 7

   Halteplatte von der Innenseite vorsichtig herausdrücken.


8. 8

   Halteplatte entnehmen.


9. 9

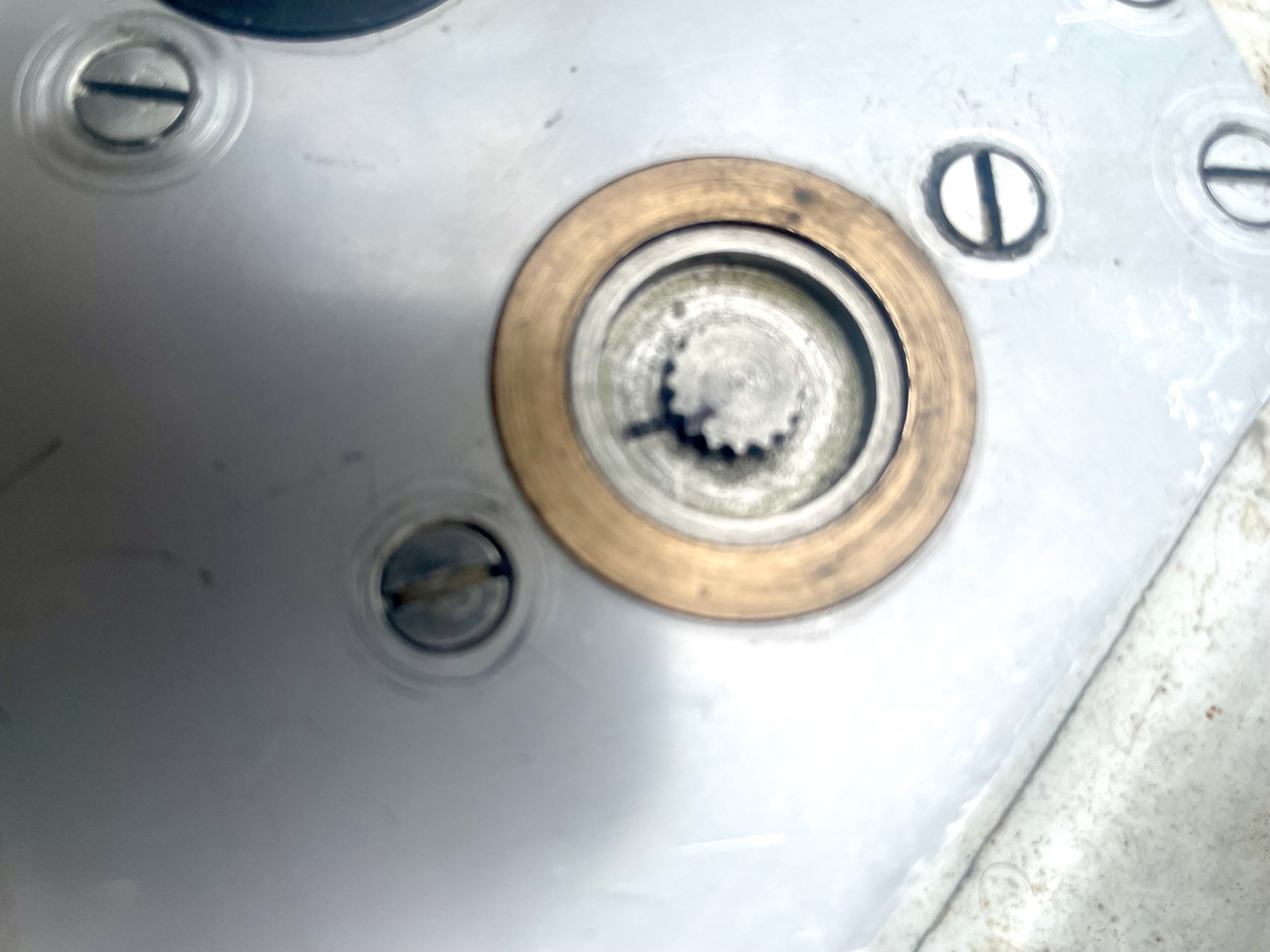

   Halteplatte um einen Zahn im Uhrzeigersinn versetzt wieder montieren.


10. 10

    Sicherungsring vorsichtig montieren.


11. 11

    Getriebe wieder zurück montieren und testen. Wenn alles ok ist, kann die Abdeckung montiert werden!


12. 12

    - Falls die Bremse noch nicht halten sollte muss die Halteplatte um einen weiteren Zahn im Uhrzeigersinn versetzt werden! - Sollte sich die Halteplatte nicht mehr hineindrücken lassen, bitte testen ob die ovale Öffnung nicht in der richtigen Position ist!? Sollte das der Fall sein, wird es ein wenig komplizierter! 😓 Dazu dann ein neuer Post wenn gewünscht…


13. 13

    Fertig - Glückwunsch!
